Dokumentasi unit HVAC terbuka dalam arsip pekerjaan MSJ Group

Lihat lebih dekat dokumentasi pekerjaan HVAC dalam arsip PT MSJ Group Indonesia, dari akses unit outdoor dan indoor hingga detail komponen serta mobilisasi peralatan.

Galeri ini memuat 43 foto dari artikel arsip berjudul HVAC Equipment Works 9 February 2023. Foto dikelompokkan menurut objek yang terlihat agar Anda dapat menelusuri dokumentasi dengan lebih mudah. Klik setiap foto untuk membuka versi yang lebih besar.

Jenis dokumentasi
Galeri pekerjaan HVAC
Rujukan arsip
9 Februari 2023
Koleksi foto
43 foto dokumentasi

Keterangan dokumentasi. Tanggal 9 Februari 2023 merujuk pada judul arsip, bukan konfirmasi bahwa seluruh foto berasal dari satu lokasi atau satu hari pekerjaan. Keterangan foto menjelaskan objek yang terlihat. Galeri ini tidak memuat identitas klien, kapasitas unit, hasil pengukuran, atau berita acara pengujian.

Unit outdoor dan area penempatannya

Kumpulan ini memperlihatkan posisi unit di sisi bangunan, akses ke kompartemen servis, serta jalur pipa di sekitarnya. Pada beberapa foto terlihat manifold dan selang. Angka tekanan maupun hasil pemeriksaan tidak dicantumkan karena tidak tersedia catatan pengukuran yang menyertainya.

Teknisi berada di sisi unit outdoor dengan penutup akses komponen terbuka.
FOTO 02Teknisi berada di sisi unit outdoor dengan penutup akses komponen terbuka.
Deretan unit outdoor di sisi bangunan dengan akses pekerjaan dari bagian depan.
FOTO 03Deretan unit outdoor di sisi bangunan dengan akses pekerjaan dari bagian depan.

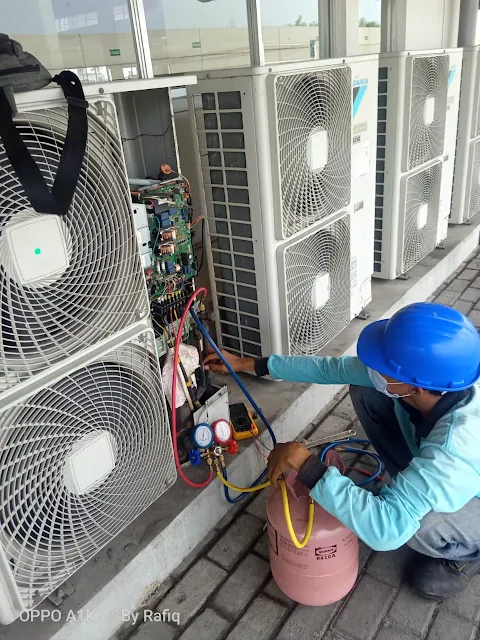

Manifold dan selang terlihat terhubung di area servis unit outdoor.
FOTO 08Manifold dan selang terlihat terhubung di area servis unit outdoor.
Teknisi mengakses sisi komponen unit outdoor pada rangka penyangga.
FOTO 10Teknisi mengakses sisi komponen unit outdoor pada rangka penyangga.

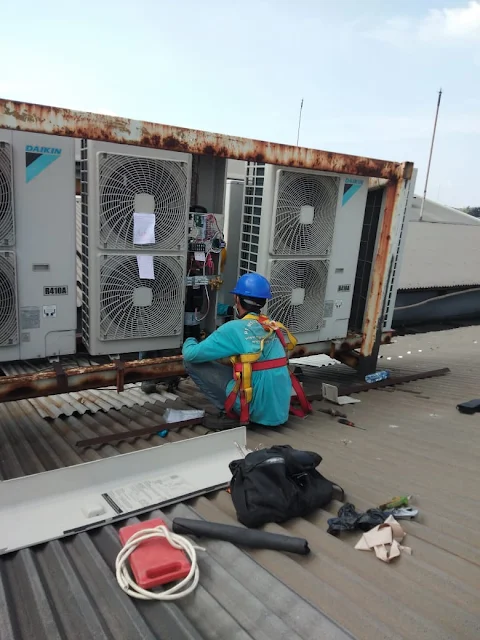

Susunan unit outdoor di atas area atap; alat dan perlengkapan berada di sekitar lokasi kerja.
FOTO 11Susunan unit outdoor di atas area atap; alat dan perlengkapan berada di sekitar lokasi kerja.
Tampak umum deretan unit outdoor yang terpasang di sepanjang sisi bangunan.
FOTO 14Tampak umum deretan unit outdoor yang terpasang di sepanjang sisi bangunan.
Detail selang dan manifold pada sisi servis unit outdoor.
FOTO 23Detail selang dan manifold pada sisi servis unit outdoor.
Dua teknisi berada di sekitar unit outdoor dengan bagian akses terbuka.
FOTO 27Dua teknisi berada di sekitar unit outdoor dengan bagian akses terbuka.
Tampak atas unit outdoor dan posisi teknisi di area sisi bangunan.
FOTO 33Tampak atas unit outdoor dan posisi teknisi di area sisi bangunan.
Unit outdoor dua kipas pada area sisi bangunan dengan jalur pipa di sampingnya.
FOTO 36Unit outdoor dua kipas pada area sisi bangunan dengan jalur pipa di sampingnya.
Akses teknisi ke jalur pipa di dekat susunan unit outdoor.
FOTO 37Akses teknisi ke jalur pipa di dekat susunan unit outdoor.
Bagian rangkaian dan komponen unit outdoor terlihat dari sisi servis.
FOTO 41Bagian rangkaian dan komponen unit outdoor terlihat dari sisi servis.

Unit indoor dan akses plafon

Foto-foto berikut menampilkan unit tipe kaset, unit tipe dinding, dan akses pekerjaan di area plafon. Beberapa penutup unit terlihat terbuka sehingga posisi kipas, komponen, atau bukaan akses dapat diamati. Urutan foto merupakan pengelompokan galeri, bukan urutan tahapan pekerjaan.

Akses pekerjaan pada unit di bagian atas ruangan menggunakan perancah.
FOTO 06Akses pekerjaan pada unit di bagian atas ruangan menggunakan perancah.
Teknisi mengakses bukaan dinding di samping unit indoor tipe dinding.
FOTO 07Teknisi mengakses bukaan dinding di samping unit indoor tipe dinding.

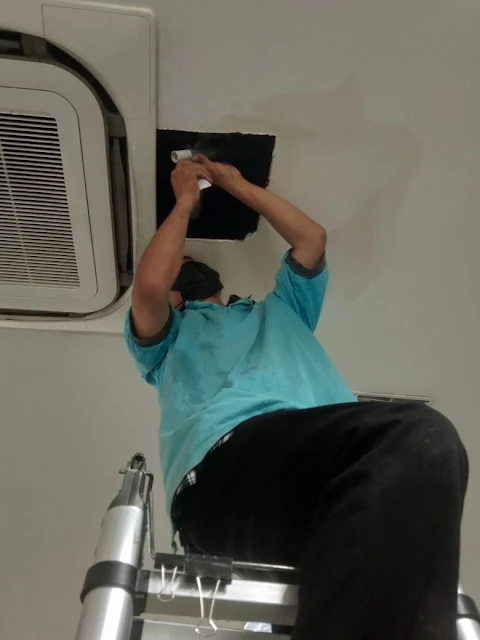

Pekerjaan pada area bukaan plafon di dekat unit indoor dan struktur perancah.
FOTO 09Pekerjaan pada area bukaan plafon di dekat unit indoor dan struktur perancah.
Akses bagian bawah unit di plafon dari platform kerja di dalam ruangan.
FOTO 12Akses bagian bawah unit di plafon dari platform kerja di dalam ruangan.
Dokumentasi berformat lanskap yang memperlihatkan akses kerja di area plafon.
FOTO 15Dokumentasi berformat lanskap yang memperlihatkan akses kerja di area plafon.
Teknisi berada pada tangga untuk mengakses bagian atas dinding ruangan.
FOTO 16Teknisi berada pada tangga untuk mengakses bagian atas dinding ruangan.
Dokumentasi vertikal akses pekerjaan di area plafon menggunakan tangga.
FOTO 18Dokumentasi vertikal akses pekerjaan di area plafon menggunakan tangga.
Bagian dalam area plafon memperlihatkan pipa, komponen, dan akses teknisi.
FOTO 19Bagian dalam area plafon memperlihatkan pipa, komponen, dan akses teknisi.
Teknisi mengakses komponen melalui bukaan pada plafon panel.
FOTO 20Teknisi mengakses komponen melalui bukaan pada plafon panel.
Teknisi mengakses unit indoor di plafon menggunakan tangga.
FOTO 22Teknisi mengakses unit indoor di plafon menggunakan tangga.
Bagian bawah unit indoor tipe kaset terlihat setelah panel penutup dibuka.
FOTO 25Bagian bawah unit indoor tipe kaset terlihat setelah panel penutup dibuka.
Akses teknisi ke unit pada bukaan plafon dari tangga kerja.
FOTO 26Akses teknisi ke unit pada bukaan plafon dari tangga kerja.
Bagian kipas unit indoor tipe kaset terlihat dari bawah saat panel dibuka.
FOTO 28Bagian kipas unit indoor tipe kaset terlihat dari bawah saat panel dibuka.
Teknisi mengakses bagian dalam unit indoor tipe kaset dari platform kerja.
FOTO 29Teknisi mengakses bagian dalam unit indoor tipe kaset dari platform kerja.
Akses pekerjaan melalui bukaan plafon di dalam ruangan.
FOTO 30Akses pekerjaan melalui bukaan plafon di dalam ruangan.
Akses bagian dalam unit indoor tipe kaset melalui panel yang terbuka.
FOTO 35Akses bagian dalam unit indoor tipe kaset melalui panel yang terbuka.
Teknisi mengakses unit indoor tipe dinding menggunakan tangga.
FOTO 40Teknisi mengakses unit indoor tipe dinding menggunakan tangga.

Detail komponen dan aktivitas di lapangan

Sudut pengambilan yang lebih dekat memperlihatkan rangkaian kabel, pipa, kompartemen unit, dan perlengkapan kerja. Foto membantu menjelaskan bagian yang sedang diakses; kebutuhan penggantian komponen maupun kondisi akhir unit perlu merujuk pada catatan pemeriksaan masing-masing pekerjaan.

Unit HVAC dalam posisi terbuka; bagian dalam, pipa, dan sambungan terlihat dari sisi atas.
FOTO 01Unit HVAC dalam posisi terbuka; bagian dalam, pipa, dan sambungan terlihat dari sisi atas.
Kotak kontrol pada dinding dengan lampu indikator dan tombol operasi.
FOTO 04Kotak kontrol pada dinding dengan lampu indikator dan tombol operasi.

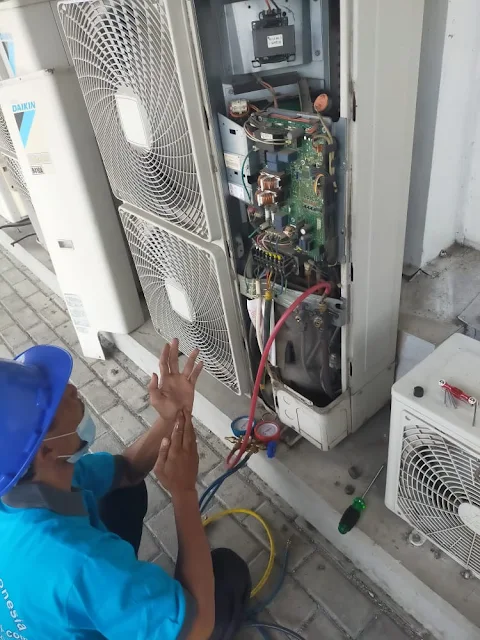

Detail kabel, pipa, dan komponen di dalam unit outdoor yang penutupnya terbuka.
FOTO 05Detail kabel, pipa, dan komponen di dalam unit outdoor yang penutupnya terbuka.
Teknisi mengakses rangkaian kabel pada kompartemen unit yang terbuka.
FOTO 13Teknisi mengakses rangkaian kabel pada kompartemen unit yang terbuka.
Detail komponen silinder berkabel yang ditangani pada bagian dalam unit.
FOTO 17Detail komponen silinder berkabel yang ditangani pada bagian dalam unit.
Detail komponen motor dan kabel pada bagian dalam unit.
FOTO 31Detail komponen motor dan kabel pada bagian dalam unit.
Teknisi mengakses permukaan bersirip pada kompartemen unit yang terbuka.
FOTO 32Teknisi mengakses permukaan bersirip pada kompartemen unit yang terbuka.
Detail penanganan komponen dan pipa pada area kerja di atas plafon.
FOTO 34Detail penanganan komponen dan pipa pada area kerja di atas plafon.
Teknisi mengakses bagian dalam unit dengan panel komponen terbuka.
FOTO 38Teknisi mengakses bagian dalam unit dengan panel komponen terbuka.
Peralatan penyedot dan selang terlihat pada kegiatan di area unit indoor tipe dinding.
FOTO 39Peralatan penyedot dan selang terlihat pada kegiatan di area unit indoor tipe dinding.
Detail akses teknisi ke komponen di bagian bawah unit.
FOTO 42Detail akses teknisi ke komponen di bagian bawah unit.

Mobilisasi peralatan

Dokumentasi ini memperlihatkan pemindahan unit atau komponen, jalur antargedung, dan kendaraan angkut di sekitar kegiatan lapangan. Informasi lokasi dan rincian pengiriman tidak dicantumkan dalam arsip sumber.

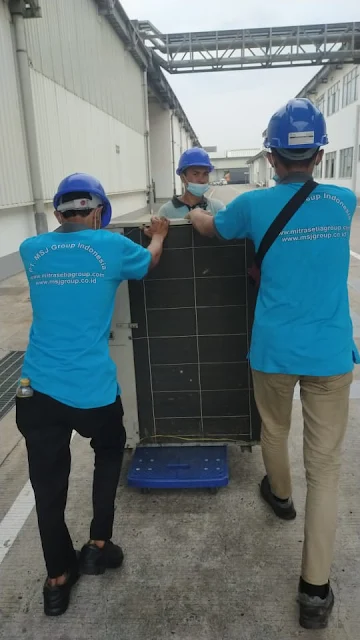

Pemindahan sebuah unit atau komponen HVAC dengan troli oleh tim di area luar bangunan.
FOTO 21Pemindahan sebuah unit atau komponen HVAC dengan troli oleh tim di area luar bangunan.
Tim membawa peralatan melalui jalur antargedung di area fasilitas.
FOTO 24Tim membawa peralatan melalui jalur antargedung di area fasilitas.
Dokumentasi mobilisasi di sekitar kendaraan angkut dan perlengkapan kerja.
FOTO 43Dokumentasi mobilisasi di sekitar kendaraan angkut dan perlengkapan kerja.

Membahas kebutuhan HVAC fasilitas Anda

Untuk membahas pekerjaan baru, sertakan informasi yang tersedia: lokasi fasilitas, fungsi ruangan, jumlah dan tipe unit, foto label unit, keluhan yang muncul, serta batas waktu atau jam akses pekerjaan. Bila ada, lampirkan gambar jalur pipa atau ducting dan riwayat perawatan agar pembahasan lingkup kerja lebih terarah.

Lihat layanan HVAC MSJ Group untuk gambaran bidang layanan. Dokumentasi bidang pekerjaan lainnya tersedia pada halaman portofolio. Untuk menyampaikan data awal dan mendiskusikan kebutuhan fasilitas, gunakan halaman kontak MSJ Group.

Sumber foto: koleksi pada artikel arsip MSJ Group, rujukan judul 9 Februari 2023. Teks dan penyajian galeri diperbarui 15 Oktober 2026.
